مسار خطي و جهاز تحديد المواقع
>
|
| مكان المنشأ | الصين |
| اسم العلامة التجارية | TECHFLY |

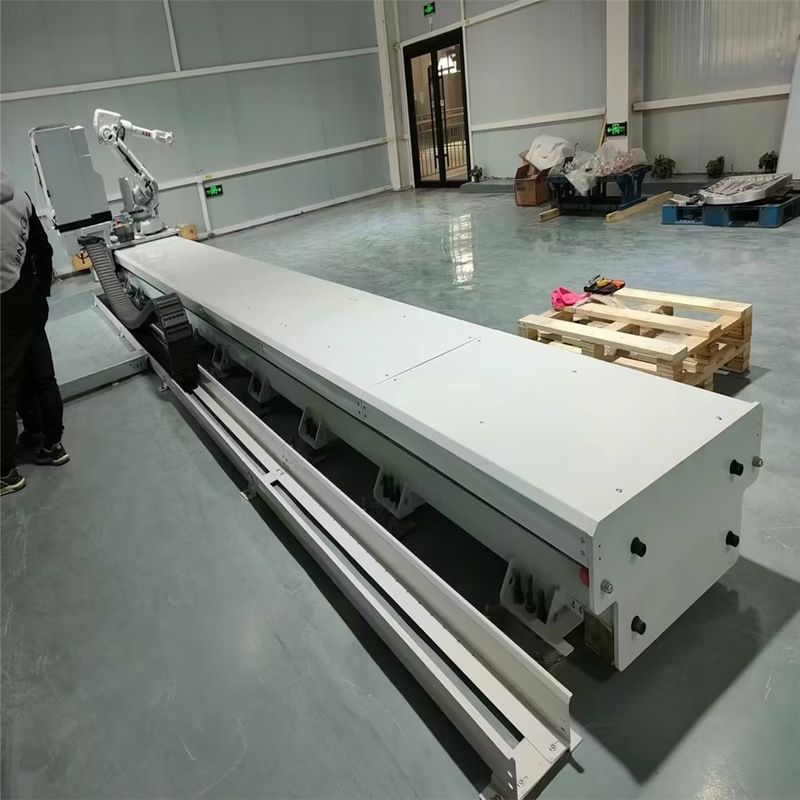

المسار الخطي السابع لطلاء اللحام والتطبيق العام لتحريك الروبوت
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
مرجع بيانات متطلبات الإدخال
وصف المعلمة التقنية
1. طول السكتة الدماغية الفعالة :
2. اللحام والرسم نموذج الروبوت العام:
3. كم عدد الروبوتات الموجودة على السكة؟ هل هناك أي معدات أخرى على شريط تمرير المسار، إذا كان الأمر كذلك، يرجى الوصف.
4. سرعة الحركة: (عادة: 0.5 م / ث)
5. دقة التكرار: (قياسي: ± 0.05 مم / 10 م)
6. موقع التثبيت:
7. هل هناك أي متطلبات للعلامة التجارية للمكونات الأساسية، مثل Hiwin لسكة التوجيه.
8. اسحب موضع تركيب السلسلة (اختر واحدًا): منتصف سكة التوجيه/جانب سكة التوجيه
9. الارتفاع الأفقي للمستوى العلوي للمنصة المنزلقة (عادة: 350 مم - 470 مم)
10. متطلبات أخرى. إذا كان ذلك ممكنًا، فمن الأفضل استخدام الرسم أو إدخال البيانات ثلاثية الأبعاد. أو نقترح 3D للموافقة عليها.
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
مقدمة المسار الخطي
المحور السابع للروبوتات، المعروف أيضًا باسم المسار الخطي للروبوت، أو السكة الأرضية، أو سكة توجيه الروبوت، أو آلية المشي للروبوت، يستخدم بشكل أساسي لتوسيع نطاق عمليات الروبوت. مع الزيادة التدريجية في تكاليف العمالة، أصبحت المصانع الآلية موضوعًا ساخنًا في مختلف الصناعات، وأصبح استخدام الروبوتات الصناعية أيضًا اتجاهًا. تتمتع بعض مراكز التصنيع بدورات معالجة أطول، كما أن إدارة محطة عمل واحدة باستخدام الروبوت أمر مكلف وإهدار للموارد. إن استخدام المحور السابع ومناور الجمالون لا يمكن أن يقلل الاستثمار فحسب، بل يجعل عمليات الروبوت أكثر مرونة أيضًا. في السنوات الأخيرة، تم استخدام الروبوتات ومحاور المشي على نطاق واسع في مجالات تحميل وتفريغ الأدوات الآلية واللحام والرش والتلميع والتلميع، خاصة في بعض تطبيقات المناولة والتكديس حيث لا تستطيع الروبوتات المشي حتى استبدالها
نظام تحمل الحمل
إطار المسار: مقسم إلى هيكل ملحوم، هيكل مصبوب، وهيكل السكك الحديدية
لوحة التحميل: بما في ذلك قاعدة الروبوت، ولوحة التوصيل، وكتلة التوصيل المنزلقة، ولوحة المحرك
سكة التوجيه الخطية والمنزلق: قياسي مع تايوان Shangyin، اختياري مع Yintai، TH K، محلي، إلخ
آلية الأساس: بما في ذلك لوحة الأساس ومسمار الأساس (قابل للتعديل 40 مم)
نظام القيادة
المحركات المؤازرة: يتم شراؤها غالبًا للعملاء، وتقوم شركتنا بالمساعدة في الاختيار
علبة التروس: النوع عبارة عن تروس حلزونية كوكبية، مجهزة بشينبو ياباني بشكل قياسي، مع خيارات مثل تاماجاوا، وموتوري، وخيارات منتجة محليًا
العتاد والرف: تايوان YYC، APEX، LEAN، BORCH، إلخ متاحة للاختيار
نظام الحماية
غطاء سكة التوجيه: مقسم إلى غطاء من الصفائح المعدنية، وغطاء من ألواح الصلب الزهرية، وغطاء غطاء العضو
الحد من الحماية؛ حساسات (مفاتيح القرب) ميكانيكية ضد الإصطدام
حماية التشحيم: بما في ذلك مضخة الزيت، وموزع الزيت، وأنابيب الزيت، وفوهة الزيت، وأسنان اللباد
تجميع سلسلة السحب: بما في ذلك سلسلة السحب، وقوس سلسلة السحب، وأخدود سلسلة السحب، وأسطوانة سلسلة السحب
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
الحديد الزهر المسار الأرضي ثانيا
العرض الإجمالي: 1340 مم؛ عرض السطح: 1000 مم؛ يبلغ ارتفاع سطح تركيب الروبوت عن الأرض 450 مم - 490 مم. الطول الفردي: 3 م، 4 م، (أي ربط للمتر بالكامل فوق 3 أمتار، باستثناء 5 أمتار) مناسب لأنواع مختلفة من الروبوتات بوزن إجمالي 1000 كجم -5000 كجم
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
المسار الأرضي من الحديد الزهر III
العرض الإجمالي: 1440 ملم؛ عرض السطح 1100 مم؛ ارتفاع السكة الأرضية 529 مم (± 15 مم)، الطول الفردي: 3 م، 4 م، (أي ربط للمتر بالكامل فوق 3 أمتار، باستثناء 5 أمتار) مناسب لأنواع مختلفة من الروبوتات بوزن إجمالي من 3000 كجم إلى 10000 كجم
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
المسار الخطي القياسي (الإنتاج الضخم)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
اختر الحجم المناسب وفقًا لحجم الروبوت. يمكن تخصيص طول وارتفاع الحامل، ويمكن إنشاء أطول قسم فردي يصل إلى 8 أمتار
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
مسار خطي للحام (مع سلسلة سحب مركزية)
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
الجمالون متعدد المحاور
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------------
إجراءات التثبيت أو التشغيل
1. مقدمة موجزة
1.1 تعليمات الوظيفة والتطبيق لمعدات المسار
(1) وظيفة المعدات
تم تصميم المعدات وتصنيعها وفقًا للمعايير الدولية ISO أو المعايير الوطنية GB/T. إنها مجموعة كاملة من المعدات لتوجيه الروبوت، والتي تحمل تكوين الروبوت المقابل، حتى يتمكن من التحرك
بدقة وموثوقية على الخط الأفقي، وتوسيع منطقة الروبوت. يتضمن التكوين الرئيسي حامل التوجيه، والدليل والمنزلق، والجريدة المسننة والترس، ومخفض الدقة، ونظام التشحيم الأوتوماتيكي، وسلسلة السحب، ونظام إشارة الحد والأصل.
(2) مجالات التطبيق
درجة الحرارة القصوى في النبات : 50 درجة مئوية .
أدنى درجة حرارة في النبات: 5 درجة مئوية.
الرطوبة في الورشة: 55-90%، بدون صقيع.
هيكل النبات: أرضية هيكل خرسانية مسلحة.
قدرة تحمل أرضية المصنع: 2 طن/متر مربع. سماكة الخرسانة: أكبر من 250 ملم
2. تعليمات التثبيت لمعدات المسار
2.1 إجراء التثبيت
2.1.1 يتم وضع الإطار الرئيسي للسكة الأرضية في الموضع المحدد، ويتم ضبط الأقدام الداعمة لضبط مستوى الإطار واستقامته؛
2.1.2 تثبيت قضبان التوجيه والرف (المثبتة مسبقًا في المصنع، نظرًا لاحتياجات الشحن إلى تفكيك وتعبئة ونقل رفوف التوجيه وجسم الحامل قبل مغادرة المصنع)، وربط البراغي، وإجراء تصحيح متكرر للعداد؛
2.1.3 قم بتثبيت براغي التوسيع لتثبيت موضع السكة الأرضية؛
2.1.4 إجراء قراءة العداد للتأكد من استقامة وتوازي رف التوجيه، والتأكيد والتحقق بشكل متكرر من المؤشرات والمعلمات التي سيتم اختبارها؛
2.1.5 التحقق من تكوين السكة الأرضية: محرك القيادة، المخفض، نظام إمداد الزيت، سلسلة السحب، المخفض، المستشعر، كتلة مقاومة الاصطدام، إلخ.
2.1.6 قم بتثبيت شريحة الروبوت، وقيادة السكة الأرضية بشكل مستقل، وإجراء اختبار عدم التحميل، وفحص واختبار المعلمات ذات الصلة، مثل دقة تحديد المواقع المتكررة، وما إلى ذلك.
2.1.7 تركيب التروس واكتشافها: تكون فجوة التشابك بين الجريدة المسننة والترس ضمن 15-25 سلكًا. طريقة الكشف هي سحق سلك التنغستن بين
الرف والعتاد والتحقق من أثر سلك التنغستن.
2.1.8 قم بتثبيت الروبوت في موضع المنصة المنزلقة، وقم بإجراء اختبار الحمل، وفحص واختبار المعلمات ذات الصلة مرة أخرى، مثل دقة تحديد المواقع المتكررة، وما إلى ذلك.
2.1.9 يجب تصحيح أخطاء نظام التحكم في السكك الحديدية الأرضية بالاشتراك مع نظام الروبوت ونظام التحكم الشامل لخط الإنتاج، ويجب معالجة أوجه القصور
تم تحسينها وتحسينها بالتنسيق مع نظام التحكم الشامل لخط الإنتاج لتحقيق متطلبات العملاء.
2.2 ملاحظات التثبيت.
قد تكون طائرة تركيب المعدات مائلة أو ناعمة أو غير منتظمة، من فضلك في المعدات
موقع التثبيت حول الحفاظ على المساحة المناسبة، بحيث بعد الإصلاح، تحقق من الواجبات المنزلية، من أجل ضمان استقرار المعدات وعمر الخدمة، يرجى عدم تثبيت المعدات في الحرارة وأشعة الشمس، وضبط التثبيت، يرجى التأكد من سلاسة المستوى، وإلا فإن العمل سوف ينتج اهتزازات وتلف المعدات.
2.3 دليل التوازي وقياس الاستقامة (أداة القياس: أداة التسوية)
2.3.1 تركيب حامل ثلاثي الأرجل
يجب استخدام حامل ثلاثي القوائم مصنوع من الألومنيوم من النوع E أو حامل ثلاثي القوائم عريض الإطار أو حامل ثلاثي القوائم من الألومنيوم ذو رأس كروي
2.3.1.1قم بتمديد الأرجل الثلاثة للحامل ثلاثي القوائم إلى الطول المناسب، ثم قم بربط صامولة التثبيت في منتصف الساق.
2.3.1.2أحكم ربط الصامولة السداسية الموجودة على رأس الحامل ثلاثي الأرجل حتى لا تكون ساق الحامل الثلاثي فضفاضة جدًا. ضع الحامل الثلاثي على نقطة معينة وافرد الحامل الثلاثي بحيث تكون المسافة بين الأرجل حوالي متر واحد أو زاوية الحامل الثلاثي تضمن ثباته. قم بتثبيت قدم واحدة أولاً ثم حرك القدمين الأخريين لجعل المستوى تقريبًا
مستوى. إذا لزم الأمر، يمكن إعادة تمديد طول الساق ترايبود.
2.3.1.3خطوة ساق ترايبود إلى الأرض لتثبيته على الأرض. قم بتوصيل الأداة برأس الحامل ثلاثي الأرجل
2.3.2. أخرج الأداة بعناية من علبة الأداة وضعها على رأس الحامل ثلاثي الأرجل
2.3.2.1قم بمحاذاة المسمار الأوسط للحامل ثلاثي الأرجل إلى منتصف قاعدة الجهاز، ثم أحكم ربط المسمار الأوسط بالحامل ثلاثي الأرجل حتى يتم تثبيت الجهاز على الرؤوس الثلاثة.
2.3.2.2إذا كان من الضروري استخدام لوحة مسطحة لتحديد زاوية أو تحديد خط، يجب أن يتم توسيط الجهاز بدقة باستخدام كرة إسقاط.
2.3.2.3يتم استخدام حلزونات ذات ثلاث أقدام لتوسيط فقاعة أداة التسوية الدائرية، أي لتسوية الأداة. إذا تم استخدام حامل ثلاثي الأرجل ذو رأس كروي، فالمسمار المركزي للحامل ثلاثي الأرجل
يجب تحريره بلطف أولاً، ثم يجب تدوير الأداة حول الجزء العلوي من رأس الحامل ثلاثي القوائم لتوسيط فقاعة أداة التسوية الدائرية. عندما تكون الفقاعة
في الحلقة، يمكن تشديد الجوز الثابت للحامل ثلاثي القوائم.
2.3.3 وضع الجهاز عند نقطة معينة (توسيط) عند استخدام الجهاز لقياس الزاوية أو تحديد الخط، يجب وضع الجهاز بدقة عند نقطة معينة باستخدام كرة إسقاط.
2.3.3.1قم بتعليق الخطاف الكروي المعلق على الإطار الكروي المعلق للدوامة المركزية للحامل ثلاثي الأرجل.
2.3.3.2ثم قم بتعليق خط الكرة العمودي على الكرة العمودية واضبط طول الخط بجهاز منزلق لجعل الكرة العمودية على ارتفاع مناسب.
2.3.3.3إذا لم تتم محاذاة الأداة مع نقطة معينة، فيمكن أن تكون الأداة كذلك
انتقل إلى تلك النقطة دون تغيير العلاقة بين أرجل الحامل ثلاثي الأرجل والرأس. بادئ ذي بدء، يتم وضع الحامل ثلاثي القوائم تقريبًا على نقطة معينة، بحيث يتم إسقاط الكرة
ينحرف عن النقطة داخل LCM، ويتم تثبيت ساقي الحامل ثلاثي القوائم و
يتم تعديله بالنسبة للرجل الثالثة، بحيث يكون رأس الحامل ثلاثي القوائم أفقيًا ومرتفعًا،
وتكون الأرجل مفتوحة بشكل صحيح لتلامس الأرض.
2.3.3.4أخيرًا، ضع كل ساق على الأرض مع مراقبة سقوط الكرة ورأس الحامل.
2.3.3.5قم بفك المسمار المركزي للحامل ثلاثي الأرجل قليلاً، وحرك الأداة برفق على رأس الحامل ثلاثي الأرجل بحيث تتم محاذاة الكرة المسقطة تمامًا مع النقطة المحددة، و
ثم قم بربط المسمار المركزي للحامل ثلاثي القوائم. تقوم أداة التسوية بتدوير الاثنين
حلزونات القدم الأبعد عن أداة التسوية الدائرية بحيث تقع فقاعة التسوية الدائرية على خط عمودي على مركز حلزونات القدمين. ثم قم بتدوير لولبية القدم الثالثة بحيث تتمركز الفقاعة. إذا كانت الفقاعة لا تزال غير متمركزة بشكل صارم، كرر العملية المذكورة أعلاه من البداية.
ملاحظة: لا تلمس التلسكوب أثناء التسوية.
2.3.4. ضبط العدسة العينية يجب تعديل العدسة العينية للتلسكوب وفقًا لرؤية المشغل قبل عملية القياس
2.3.4.1عندما يتم تدوير حلقة ضبط العدسة العينية عكس اتجاه عقارب الساعة، قد يصبح السلك المتقاطع غير واضح.
2.3.4.2قم بتدوير حلقة العدسة ببطء في اتجاه عقارب الساعة حتى يصبح السلك المتقاطع مرئيًا بوضوح. المحاذاة والتركيز.
2.3.4.3قم بمحاذاة التلسكوب مع المسطرة، ولاحظ المنظار الخشن الموجود على المقبض، واجعل رأس علامة المثلث محاذيًا للمسطرة (كما هو موضح في الصورة)
2.3.4.4قم بتدوير برغي التركيز في أي اتجاه حتى تظهر المسطرة بوضوح.
2.3.4.5محاذاة دقيقة للمسطرة مع الحلزون الأفقي، راجع "التركيز ومحاذاة المسطرة" للحصول على التفاصيل
ملاحظة: بمجرد تركيز المستوى وتوجيهه نحو المسطرة، يمكنك تحريك عينيك
اليسار واليمين أثناء المراقبة من خلال التلسكوب. من حيث المبدأ، لن يكون هناك انحراف بين السلك المتقاطع والمسطرة في هذا الوقت. إذا كان هناك انحراف
(التباين)، يجب عليك تركيز الأداة بعناية أو ضبط العدسة لإزالة خطأ التركيز.
نموذج السجل:
3. تعليمات تشغيل معدات المسار
3.1 فحص الجهاز قبل الاستخدام
قبل الدخول إلى البريد، يجب ارتداء ملابس كاملة حسب العمالة الموجودة
معايير التأمين. قبل التشغيل، تحقق بعناية مما إذا كانت ميكانيكية
جزء اتصال المعدات واتصال خط الأنابيب موثوق به، ما إذا كان الجزء قيد التشغيل من المعدات الكهربائية آمنًا وموثوقًا، وما إذا كان جزء التشحيم من الزيت كافيًا، وما إذا كان خط أنابيب النقل سليمًا، بعد
يمكن تشغيل الفحص، والحفاظ على المعدات نظيفة وصحية في أي وقت، والحظر الصارم للمياه، والمحلول، والحطام، وما إلى ذلك.
3.2 الاحتياطات اللازمة للتشغيل
يجب على المشغل التحقق بعناية من نموذج سجل التحول قبل بدء تشغيل الماكينة لفهم حالة المعالجة في وقت العمل. الإنتاج العادي
لا يمكن أن تترك العملية المعدات لمنع المعدات من الحصول على
طارئ. في عملية المعالجة، إذا كانت المعالجة بحاجة إلى تعليق لمغادرة المنشور، فيجب إكمال الإجراء قبل أن يتم تعليقها.
أو تعليق إعادة التعيين للحصول على معالجة البرنامج، يجب عليك لأول مرة التحقق من حالة جميع المنتجات، بدقة وفقًا لقسم الطلب الأول، النطاق المنخفض، وفقًا لحلقة dun بعد بدء التشغيل، والتحقق من قيم الإحداثيات أكثر مسافة آمنة متنقلة وفعلية،
والجزء الخلفي الصحيح يمكن أن يستمر في المعالجة، ويجب الاحتفاظ بفشل المعدات أو وقوع حادث
المشهد الأول، لتسهيل ورش العمل والديناميكيات، يقوم الموظفون المعنيون بتحليل السبب، قبل مغادرة العمل، يجب ملء نموذج سجل التسليم بعناية. أي تعديل للإحداثيات، أو استبدال مقبض الأداة، أو تعديل الأدوات، أو المعدات
يجب تسجيل الفشل والحوادث والتصحيح أثناء الخدمة في سجل التسليم.
4. الرعاية والصيانة
4.1 وصف عناصر صيانة الجهاز
4.1.1 محتويات التفتيش اليومي/المناوبة
أ. تأكد من أن البراغي الموجودة في كل جزء ليست مفكوكة؛
ب. التحقق والتأكد مما إذا كان هناك أي عائق في جزء ناقل الحركة وطاولة انزلاق الحركة؛
ج. التحقق والتأكد مما إذا كان مفتاح الحد والتدابير الوقائية الأخرى بحالة جيدة وآمنة وموثوقة؛
د. التحقق والتأكد مما إذا كان تشحيم الجريدة المسننة والترس لكل جزء دوار والدليل الخطي جيدًا؛
ه. استخدم زر الضغط للاختبار الاستكشافي، ولا يمكن تنفيذ الإنتاج إلا بعد الاختبار الناجح
4.1.2 الاحتياطات اللازمة لاستخدام الجهاز
أ. يُمنع منعا باتا مسح الأجزاء الكهربائية بقطعة قماش مبللة أو غسل الجزء الخارجي من الجهاز بالماء لتجنب الصدمة الكهربائية؛
ب. أثناء تشغيل المعدات، يُحظر على الموظفين ترك مواقعهم، ويُحظر دعم اللوحة الجانبية ولوحة الحماية بالعصي؛
ج. قم بإيقاف المسار فورًا عند اكتشاف ظاهرة غير طبيعية، ثم قم بإخماد المسار
لوحة واقية أو إيقاف تشغيل الطاقة قبل استخدام أدوات خاصة (ملقط، خطافات، إلخ) للتنظيف، لا تنظف مباشرة باليد؛
د. لا تقم بإزالة أو تغيير جهاز الحماية دون إذن.
4.2 معايير صيانة المعدات
4.2.1 الصيانة الأولية: سيتم إجراء الصيانة الأولية بعد 500 ساعة من التشغيل.
ما يلي
4.2.1.1. تفكيك وتنظيف وإصلاح الأجزاء حسب ظروف المعدات.4.2.1.2. اضبط فجوة الملاءمة لكل قسم بشكل صحيح.
4.2.1.3. شعر التنظيف، خط الزيت، فلتر الزيت؛ تنظيف طريق النفط، وخطوط الأنابيب، وإضافة ما يكفي من زيت التشحيم والشحوم، وتعويض جميع أنواع أوجه القصور.
4.2.1.4. بالنسبة إلى آليتي التحكم في المعدات، يتم ضبط جميع أنواع المفاتيح الحديدية والمفاتيح الحدية لتكون حساسة وموثوقة، وجميع أنواع تنظيف وإصلاح الأجهزة المقاومة للغبار والرقاقة والجهاز كاملة وسهلة الاستخدام.
4.2.2 الصيانة الثانوية: سيتم إجراء صيانة ثانوية كل 2500
ساعات تشغيل المعدات المحتويات هي كما يلي:
4.2.2.1بالإضافة إلى صيانة المستوى 1 أعلاه، يجب إزالة جزء أو كل الأجزاء وفحصها وصيانتها وفقًا لحالة المعدات.
4.2.2.2. يجب إصلاح الدقة التالفة وفقًا للمعايير السليمة أو متطلبات عملية الإنتاج.
4.2.2.3. وفقًا للحالة الفعلية، قم باستبدال أو إصلاح الأجزاء البالية، وطرح قطع الغيار للصيانة الثانوية التالية أو الإصلاح الشامل، ورسم خريطة لرسومات الأجزاء سهلة التغيير.
4.2.2.4. تنظيف الخزان جيدا، تغيير الزيت، تغيير الماء.
4.2.2.5. الصندوق الكهربائي وأجزاء التحكم في مستوى لوحة المفاتيح وغيرها
إصلاح شامل وتنظيف وإعادة تنظيم لتحقيق مرتبة وحساسة وآمنة وموثوقة
5. ملف الملحق
5.1 محتويات صيانة المعدات
5.1.1 الفحص اليومي، وتنظيف جميع الأجزاء، والتحقق بصريًا مما إذا كانت المكونات تالفة
| قائمة | بند التفتيش | محتوى التفتيش | زمن دورة التفتيش |
| 1 | منزلق السكك الحديدية |
ما إذا كان شريط التمرير هو بسلاسة و تشغيل العتاد بسلاسة أم لا |
يوميًا |
| 2 |
متكرر تحديد المواقع دقة |
ما إذا كان لا يوجد الانحراف في موقف متكرر أو لا |
5.1.2 التفتيش الشهري، عناصر التفتيش الشهري
| قائمة | بند التفتيش | محتوى التفتيش |
وقت الدورة ل تقتيش |
| 1 | كابل | ما إذا كان موصل كل كابل مفكوكًا |
شهريا |
| أم لا | |||
| 2 | ربط الأجزاء والمكونات | ما إذا كان كل اتصال ليس له ظاهرة فضفاضة وغير مستقرة أم لا | |
| 3 | والعتاد والجناح | ما إذا كان يجب تغطية سطح الحامل والتروس بطبقة زيت تشحيم، ويجب أن يكون سطح الحامل والتروس خاليًا من البقع والأجسام الغريبة أم لا | |
| 4 | السكك الحديدية النقابة | ما إذا كان سطح الدليل خاليًا من الزيوت والأوساخ والمواد الغريبة أم لا | |
| 5 | منزلق السكك الحديدية | ما إذا كانت الكرة تصدر صوتًا غير طبيعي عندما يتحرك شريط التمرير أم لا |
5.1.3 الفحص ربع السنوي (كل ثلاثة أشهر أو بعد مسافة تراكمية تبلغ 100 كيلومتر)
| قائمة | بند التفتيش | محتوى التفتيش | زمن دورة التفتيش |
| 1 | والعتاد |
ما إذا كان هناك النفط التشحيم أم لا |
كل ثلاثة أشهر أو بعد التراكمي تشغيل 100 كم |
| 2 | السكك الحديدية النقابة |
ما إذا كان هناك النفط التشحيم أم لا |
|
| 3 | مسامير لتثبيت الروبوت | ما إذا كانت البراغي فضفاضة أم لا | |
| 4 | مسامير لعقد رأس سلسلة السحب | ما إذا كانت البراغي فضفاضة أم لا |
5.1.4 بنود التفتيش نصف السنوي
| قائمة | بند التفتيش | محتوى التفتيش | زمن دورة التفتيش |
| 1 | مسامير لتثبيت العتاد | ما إذا كانت البراغي فضفاضة أم لا | نصف سنة |
| 2 | مسامير لتثبيت السكك الحديدية النقابة | ما إذا كانت البراغي فضفاضة أم لا | |
| 3 | مسامير لتثبيت المخفض | ما إذا كانت البراغي فضفاضة أم لا | |
| 4 | مسامير لتثبيت سدادة الموقف | ما إذا كانت البراغي فضفاضة أم لا | نصف سنة |
| 5 | مسامير لتثبيت لوحة القدم | ما إذا كانت البراغي فضفاضة أم لا |
تعليمات صيانة الأجزاء الرئيسية: إعادة تزويد جزء المحرك بالوقود،من فضلك كن بالتأكيد
قم بتزويد الحامل والعتاد وسكة التوجيه بالوقود داخل محددوقت. لو ال المحيطةالبيئة سيئة، يمكن أن يكون كارخرجت وفقا ل ال فِعلي الموقف. الرمح السفر والعتاد والدليلالسكك الحديدية مع التلقائي التزود بالوقود وحدة يمكن أن يكون مستخدم ل التزود بالوقود التلقائي.
| قائمة | أجزاء التزود بالوقود | زيت التشحيم | كمية الزيت |
| 1 | والعتاد والجناح | 00# |
السكتة الدماغية الكاملة طلاء |
| 2 |
نقابة السكك الحديدية، السكك الحديدية المنزلق |
ملائم زيت التشحيم من الجزء المحمل لسكة التوجيه |
※° ملاحظة: يجب فصل الطاقة قبل التزود بالوقود!
5.1 محتويات الصيانة
فيديو التثبيت
فيديو للمسار العمل
معلومات التعبئة:
صندوق خشبي، الحجم والوزن وفقًا للأجزاء الحقيقية ومراعاة استيعابه للحاوية.
المتطلبات المخصصة موضع ترحيب كبير
